Aluminium buis voor uw stikstofleiding

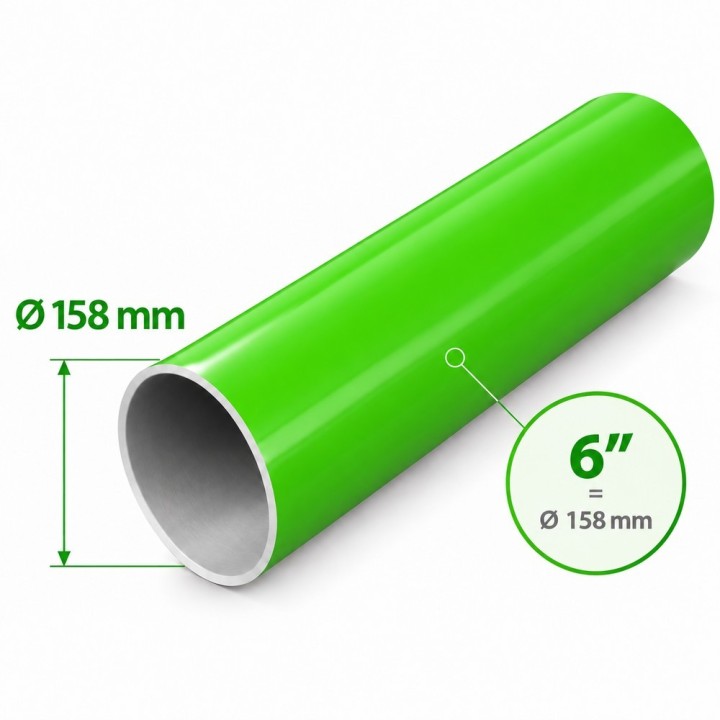

Deze groene AIRnet-buis is bedoeld voor de aanleg en uitbreiding van een stikstofdistributienet. De aluminium buis heeft een diameter van 158 mm en een werkelijke lengte van 5,7 meter.
De groene polyester poedercoating in RAL 6018 helpt om het leidingnet visueel te onderscheiden. De coating is uitgevoerd volgens de QUALICOAT-normen. Voorzie daarnaast een duidelijke aanduiding van het medium op de installatie.
Wanneer kiest u diameter 158 mm?
Deze leidingmaat kan worden gebruikt voor een centrale hoofdleiding die grotere stikstofdebieten of meerdere afnamepunten moet voeden. Laat de diameter bepalen volgens het benodigde debiet, de leidinglengte, de beschikbare druk en het toegestane drukverlies.
Houd rekening met gelijktijdig gebruik van meerdere afnamepunten en eventuele toekomstige uitbreidingen. Diameter 158 mm is geen garantie voor een bepaald debiet: de volledige leidingopbouw en de bedrijfsomstandigheden bepalen de capaciteit.
Gebruik de AIRnet-maat 158 mm om passende koppelingen te selecteren. Een aanduiding in inch bij deze leidingmaat is geen schroefdraadaansluiting op de buis. Voor aansluiting op andere onderdelen heeft u passende aansluitadapters of flenscomponenten nodig.
Aansluiten met passende AIRnet-componenten
Gebruik AIRnet-koppelingen van 158 mm die geschikt zijn voor uw stikstofinstallatie. Voor deze leidingmaat gebruikt het systeem boutklemverbindingen. Monteer de afdichting en klemonderdelen en draai de bouten aan volgens de voorgeschreven montageprocedure.
Kies de benodigde verbindingsmoffen, bochten, T-stukken, afsluiters, aansluitadapters en buisbeugels volgens de opbouw van uw leidingnet. Volg bij het inkorten en voorbereiden van de buis de AIRnet-montagevoorschriften voor deze leidingmaat. Voorzie het daarbij voorgeschreven gereedschap.
Voor aftakkingen naar een kleinere leidingmaat gebruikt u passende AIRnet-verloopcomponenten. Een gelijke diameter van een ander leidingsysteem bevestigt geen compatibiliteit.
Werkdruk en temperatuur
De AIRnet-productinformatie van april 2023 vermeldt voor diameter 158 mm een maximale werkdruk van 13 bar overdruk volgens ASME B31.1. Het vermelde werktemperatuurbereik bedraagt −20 tot +80 °C.
Controleer de toegestane bedrijfsomstandigheden van de volledige installatie. Koppelingen, afsluiters, drukregelaars en andere aangesloten onderdelen kunnen lagere druk- of temperatuurgrenzen hebben. De laagste toepasselijke grens bepaalt de toegestane bedrijfsomstandigheden.
Toebehoren en installatie
De vermelde lengte van 5,7 meter geldt per rechte buis. Koppelingen, bevestigingsbeugels, afsluiters, aansluitadapters en montagegereedschap zijn afzonderlijk verkrijgbaar.
Voor aansluiting op een stikstofbron heeft u een passende toevoeraansluiting en, waar nodig, drukregeling nodig. De buis regelt de druk niet. Sluit een stikstofbron met een hogere druk uitsluitend aan via geschikte drukregeling en beveiliging.
Maak de installatie drukloos voordat u eraan werkt. Voorzie voldoende ventilatie: vrijkomende stikstof kan zuurstof uit de omgevingslucht verdringen.
