Aluminium buis voor uw stikstofleiding

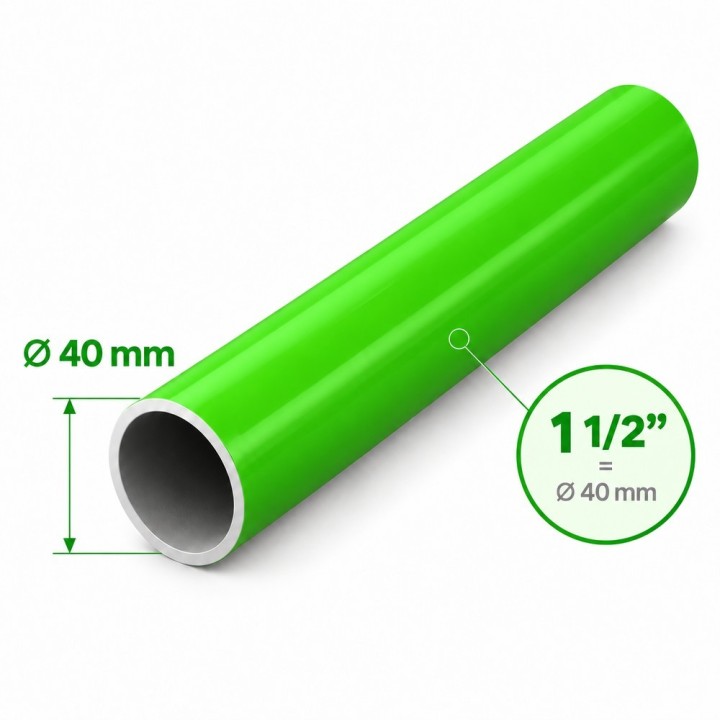

Deze groene AIRnet-buis is bedoeld voor de aanleg en uitbreiding van een stikstofdistributienet. De aluminium buis heeft een diameter van 40 mm en een werkelijke lengte van 5,7 meter.
De groene polyester poedercoating in RAL 6018 helpt om het leidingnet visueel te onderscheiden. De coating is uitgevoerd volgens de QUALICOAT-normen. Voorzie daarnaast een duidelijke aanduiding van het medium op de installatie.
Wanneer kiest u diameter 40 mm?
Deze leidingmaat kan worden gebruikt voor een hoofdleiding of een leiding die meerdere afnamepunten voedt, wanneer de berekende capaciteit daarvoor voldoende is. Kies de diameter volgens het benodigde stikstofdebiet, de leidinglengte, de beschikbare druk en het toegestane drukverlies.
Houd rekening met gelijktijdig gebruik van meerdere afnamepunten en eventuele toekomstige uitbreidingen. Diameter 40 mm is geen garantie voor een bepaald debiet: de volledige leidingopbouw en de bedrijfsomstandigheden bepalen de capaciteit.
Gebruik de AIRnet-maat 40 mm om passende koppelingen te selecteren. Een aanduiding in inch bij deze leidingmaat is geen schroefdraadaansluiting op de buis. Voor aansluiting op apparatuur met schroefdraad heeft u een passende aansluitadapter nodig.
Aansluiten met passende AIRnet-componenten
Gebruik AIRnet-koppelingen van 40 mm die geschikt zijn voor uw stikstofinstallatie. Voor deze maat gebruikt het AIRnet-systeem koppelingen met push-to-fit-technologie. Kies de benodigde verbindingsmoffen, bochten, T-stukken, afsluiters, aansluitadapters en buisbeugels volgens de opbouw van uw leidingnet.
Na het inkorten moeten de buiseinden volgens de AIRnet-montagevoorschriften worden ontbraamd en afgeschuind. Breng de vereiste montagemarkering aan en controleer bij montage of de buis volledig tot de voorgeschreven insteekdiepte is ingebracht.
Voor aftakkingen naar een kleinere leidingmaat gebruikt u passende AIRnet-verloopcomponenten. Een gelijke diameter van een ander leidingsysteem bevestigt geen compatibiliteit.
Werkdruk en temperatuur
De AIRnet-productinformatie vermeldt voor deze leidingmaat een maximale werkdruk van 16 bar overdruk en een werktemperatuur van −20 tot +80 °C.
Controleer de toegestane bedrijfsomstandigheden van de volledige installatie. Koppelingen, afsluiters, drukregelaars en andere aangesloten onderdelen kunnen een lagere druk- of temperatuurgrens hebben.
Levering en installatie
Dit artikel betreft één rechte aluminium buis van 5,7 meter. Koppelingen, bevestigingsbeugels, afsluiters, aansluitadapters en montagegereedschap zijn afzonderlijk verkrijgbaar.
Voor aansluiting op een stikstofbron heeft u een passende toevoeraansluiting en, waar nodig, drukregeling nodig. De buis regelt de druk niet. Sluit een stikstofbron met een hogere druk uitsluitend aan via geschikte drukregeling en beveiliging.
Maak de installatie drukloos voordat u eraan werkt. Voorzie voldoende ventilatie: vrijkomende stikstof kan zuurstof uit de omgevingslucht verdringen.
