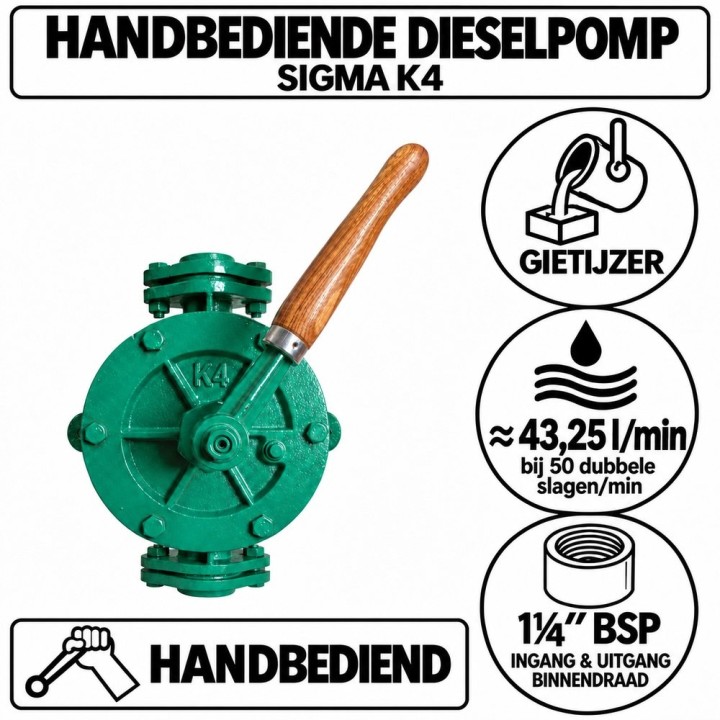

Handbediende dieselpomp K4 voor leidingmontage
De SIGMA K4 is een dubbelwerkende vleugelpomp waarmee u diesel handmatig verpompt. U bedient de pomp door de hendel heen en weer te bewegen. Een elektrische aansluiting is niet nodig.
De standaarduitvoering heeft een gietijzeren pomphuis, messing binnenwerk en een stalen as. Ze kan worden gebruikt voor handmatige vloeistofoverdracht bij tanks en reservoirs, bijvoorbeeld op plaatsen zonder stroomvoorziening.
Wanneer kiest u de K4?
De K4 heeft het hoogste opgegeven richtdebiet van de hier aangeboden K0- tot K4-uitvoeringen. Kies deze uitvoering wanneer u een grotere handmatige opbrengst zoekt en uw leidinginstallatie geschikt is voor aansluitingen van 1¼″ BSP.
De technische tabel vermeldt 43,25 liter per minuut bij circa 50 dubbele slagen per minuut. Een dubbele slag is een volledige heen-en-weerbeweging van de hendel. De werkelijke opbrengst hangt af van uw pomptempo, de aanzuighoogte, de vloeistof en de weerstand van de volledige installatie.
De K3 en K4 hebben dezelfde aansluitmaat. Het verschil zit in de opgegeven capaciteit: 29 l/min voor de K3 en 43,25 l/min voor de K4, beide bij circa 50 dubbele slagen per minuut. Kies daarom niet uitsluitend op basis van de schroefdraadmaat.
Aansluiten en monteren
De aanzuig- en persaansluiting hebben een maat van 1¼″ BSP. De standaard K-uitvoering wordt volgens de documentatie geleverd met aansluitflenzen en bijbehorende draadtegenflenzen.
Bevestig de pomp stevig op een geschikte draagconstructie, met de uitlaat boven de inlaat. Voorzie voldoende ruimte om de hendel volledig te bewegen. Gebruik passende leidingen of een aanzuigslang die onder onderdruk niet dichtklapt en dicht de verbindingen zorgvuldig af.
Controleer volgens de gebruiksinstructies of uw aanzuigopstelling een voetklep vereist, vooral wanneer de vloeistof zich meerdere meters onder de pomp bevindt.
Inbegrepen en afzonderlijk te voorzien
De standaardpomp omvat de bedieningshendel en de aansluitflenzen met draadtegenflenzen. Een opslagtank, aanzuigleiding, afleverleiding of slang, voetklep, filter, telwerk en vulpistool moeten afzonderlijk worden voorzien wanneer uw toepassing die onderdelen nodig heeft.
Controleer de aansluiting van het gekozen vulpistool en voorzie indien nodig een passende adapter. Wilt u een automatisch vulpistool gebruiken, laat dan vooraf beoordelen of de handpomp voldoet aan de vereisten voor debiet en druk.
Brandstofgeschiktheid en onderhoud
Diesel wordt in de documentatie als geschikte vloeistof vermeld. Wilt u mazout verpompen, laat dan de geschiktheid voor uw exacte verwarmingsbrandstof bevestigen. Gebruik geen vloeistoffen met vaste verontreinigingen en stem eventuele filtering af op uw installatie.
De asafdichting bestaat uit een stopbuspakking. Volg de gebruiksinstructies voor controle en afstelling hiervan. Blijf tijdens het overpompen aanwezig en stop de toevoer tijdig.
