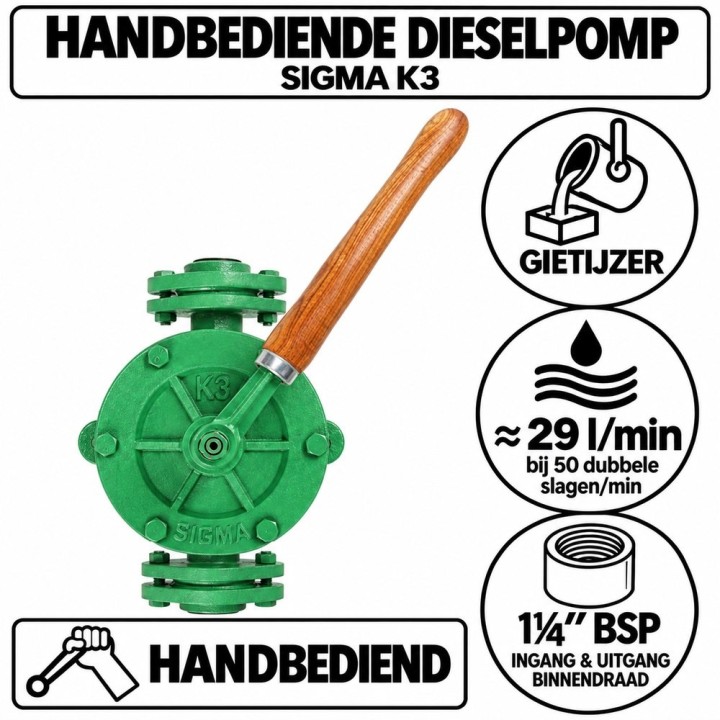

Handbediende dieselpomp met aansluitingen van 1¼″
De SIGMA K3 is een dubbelwerkende vleugelpomp voor montage in een leidinginstallatie. Door de hendel heen en weer te bewegen verpompt u diesel. Een elektrische aansluiting is niet nodig.
De standaarduitvoering heeft een gietijzeren pomphuis, messing binnenwerk en een stalen as. Ze kan worden gebruikt voor handmatige vloeistofoverdracht bij tanks en reservoirs, bijvoorbeeld wanneer geen stroomvoorziening beschikbaar is.
Wanneer kiest u de K3?
Kies deze uitvoering wanneer aansluitingen van 1¼″ BSP en de handmatige opbrengst passen bij uw installatie. Controleer daarbij de hoeveelheid die u wilt overpompen en de benodigde bedieningstijd.
De technische tabel vermeldt een richtdebiet van 29 liter per minuut bij circa 50 dubbele slagen per minuut. Een dubbele slag is een volledige heen-en-weerbeweging van de hendel. De werkelijke opbrengst hangt af van het pomptempo, de aanzuighoogte, de vloeistof en de weerstand van leidingen en accessoires.
De aansluitmaat alleen bepaalt de opbrengst niet. De K3 en K4 hebben dezelfde aansluitmaat, maar een verschillende capaciteit. Vergelijk daarom ook het opgegeven richtdebiet.
Aansluiten en monteren
De aanzuig- en persaansluiting hebben een maat van 1¼″ BSP. De standaard K-uitvoering wordt volgens de documentatie geleverd met aansluitflenzen en bijbehorende draadtegenflenzen.
Bevestig de pomp stevig op een geschikte draagconstructie, met de uitlaat boven de inlaat. Houd voldoende ruimte vrij om de hendel volledig te bewegen. Gebruik passende leidingen of een aanzuigslang die onder onderdruk niet dichtklapt en zorg voor goed afgedichte verbindingen.
Controleer volgens de gebruiksinstructies of uw aanzuigopstelling een voetklep vereist, vooral wanneer de vloeistof zich meerdere meters onder de pomp bevindt.
Inbegrepen en afzonderlijk te voorzien
De standaardpomp omvat de bedieningshendel en de aansluitflenzen met draadtegenflenzen. Een opslagtank, aanzuigleiding, afleverleiding of slang, voetklep, filter, telwerk en vulpistool moeten afzonderlijk worden voorzien wanneer uw toepassing die onderdelen nodig heeft.
Controleer de aansluiting van het gekozen vulpistool en voorzie indien nodig een passende adapter. Wilt u een automatisch vulpistool gebruiken, laat dan vooraf beoordelen of de handpomp voldoet aan de vereisten voor debiet en druk.
Brandstofgeschiktheid en onderhoud
Diesel wordt in de documentatie als geschikte vloeistof vermeld. Wilt u mazout verpompen, laat dan de geschiktheid voor uw exacte verwarmingsbrandstof bevestigen. Gebruik geen vloeistoffen met vaste verontreinigingen en stem eventuele filtering af op uw installatie.
De asafdichting bestaat uit een stopbuspakking. Volg de gebruiksinstructies voor controle en afstelling hiervan. Blijf tijdens het overpompen aanwezig en stop de toevoer tijdig.
