Welke persluchtkoppeling past?

Welke persluchtkoppeling past op uw compressor, luchtslang of persluchtgereedschap? Controleer eerst of het koppelingprofiel overeenkomt met de stekker, ook wel insteeknippel genoemd. Deze keuzehulp vergelijkt Euro 7,2 / 7,4, Orion / ARO 210 en Euro 10,4. Controleer daarna de aansluiting op uw slang, gereedschap of installatie. Alleen een schroefdraadmaat zoals 1/4″ of 3/8″ is niet voldoende om het profiel te bepalen.

1. Welk koppelingprofiel gebruikt u?

Hieronder vergelijken we enkele veelgebruikte persluchtprofielen uit ons assortiment en verwijzen we naar de bijpassende snelkoppelingen en stekkers.

Deze drie profielen zijn niet onderling uitwisselbaar. Ook EURO 7,2 / 7,4 en EURO 10,4 zijn verschillende profielen, ondanks de groene knop. Kleur is een herkenningshulp binnen de genoemde productreeksen, geen universele identificatie voor alle merken.

Heeft u een ander of speciaal koppelingprofiel?

Er bestaan ook andere persluchtprofielen en speciale koppelingen. Deze keuzehulp behandelt enkele veelgebruikte uitvoeringen en is geen volledig overzicht. In bestaande machines of installaties kan een ander profiel voorkomen.

Herkent u uw koppeling niet in deze vergelijking? Bezorg ons foto's, eventuele merk- en artikelreferenties en beschikbare afmetingen. Neem contact op met Advieselec ; dan bekijken we welk profiel u heeft en welke passende oplossing beschikbaar is.

2. Wat is het verschil tussen een Euro- en Orion-stekker?

Bekijk het insteekprofiel aan de voorzijde van de stekker: de neus, de verdikking en de groef erachter. De schroefdraad en de zeskant aan de montagezijde bepalen niet welk koppelingprofiel u heeft.

• Euro 7,2 / 7,4: herkenbaar aan een relatief korte, brede neus. In onze webshop heet deze reeks EURO 7,4. Prevost gebruikt in documentatie ook de benaming Europees profiel 7,2–7,4 mm.
• Orion / ARO 210: herkenbaar aan een relatief lange, smalle neus. Dit profiel verschilt van het Euro 7,2 / 7,4-profiel.
• Euro 10,4: een afzonderlijk, groter Euro-profiel. Het past niet in een Euro 7,2 / 7,4-koppeling.

De vorm helpt bij een eerste herkenning. Controleer voor een zekere keuze ook de artikelreferentie of technische maatvoering. De getallen 7,2, 7,4 en 10,4 zijn geen buitenmaten die u rechtstreeks op de neus kunt nameten.

Bekijk de afbeelding en afmetingen op volledige grootte

Voorbeeldstekkers uit ons assortiment

• Euro 7,4-stekker met 1/4″ buitendraad
• Orion / ARO 210-stekker met 1/4″ buitendraad
• Euro 10,4-stekker met 3/8″ buitendraad

Hoe meet u een bestaande persluchtstekker?

Maak de aansluiting eerst drukloos en neem de stekker los. Meet met een schuifmaat de buitendiameter van de neus en de verdikking erachter. Meet ook de lengte van de neus tot de eerste schouder.

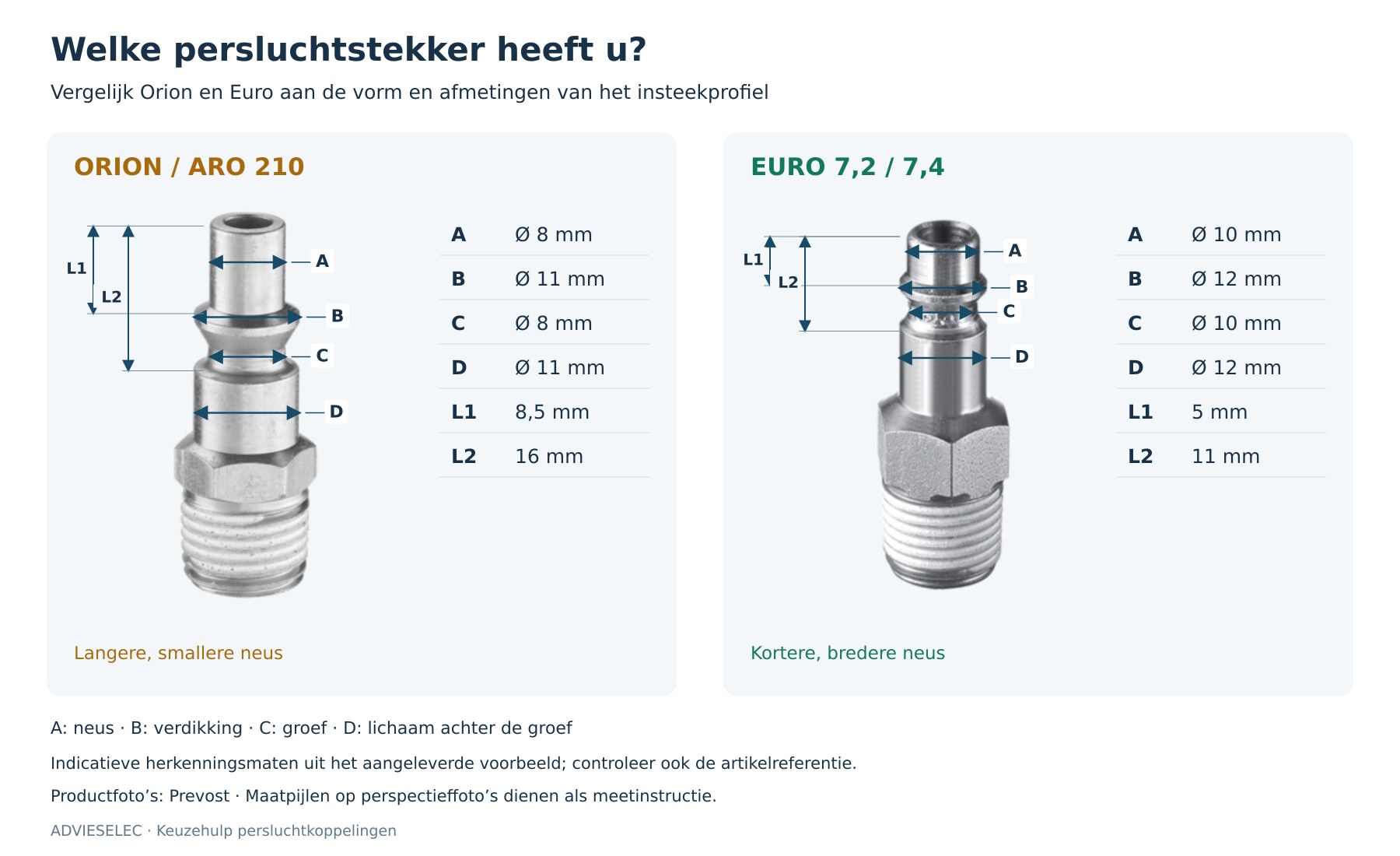

De afbeelding toont indicatieve herkenningsmaten voor Euro en Orion. Ze dient als hulpmiddel bij het herkennen en nameten, niet als fabrikantmaattekening voor elke uitvoering. Bezorg ons bij twijfel uw meetwaarden, samen met een scherpe zijaanzichtfoto en eventuele merk- of artikelmarkeringen. Deze gegevens helpen ons het profiel te identificeren.

3. Vervangt u een bestaande persluchtkoppeling?

Controleer de profielaanduiding, het merk en de artikelreferentie van uw koppeling of stekker. Wilt u bestaande stekkers behouden, dan moet de nieuwe koppeling geschikt zijn voor hetzelfde profiel.

Onzeker over het profiel? Bezorg ons duidelijke foto's van de stekker, koppeling en markeringen. Een foto helpt, maar is niet altijd voldoende voor een zekere identificatie.

Probeer een stekker niet met overmatige kracht in de koppeling te duwen. Past hij niet zoals verwacht, controleer dan eerst het profiel. Controleer bestaande stekkers ook op slijtage of beschadiging.

4. Welke aansluiting heeft u nodig?

Zodra u het koppelingprofiel kent, kiest u de juiste aansluiting voor uw slang, gereedschap of installatie.

• Binnendraad: montage op een passende buitendraad.
• Buitendraad: montage in een passende binnendraad.
• Slangdrager: aansluiting op een slang met passende binnendiameter en geschikte bevestiging.

Een EURO 7,2 / 7,4-koppeling met 1/4″ binnendraad heeft een EURO 7,2 / 7,4-profiel aan de stekkerzijde en 1/4″ binnendraad aan de montagezijde. De schroefdraadmaat en het koppelingprofiel zijn dus twee afzonderlijke kenmerken. Controleer ook het draadtype en de voorgeschreven afdichting.

5. Bouwt u een nieuwe persluchtinstallatie?

Kies een profiel dat past bij uw gereedschap en benodigd luchtdebiet. Gebruik bijpassende koppelingen en stekkers. De geschikte capaciteit hangt ook af van werkdruk, slangdiameter en slanglengte.

Een grotere doorlaat kan nuttig zijn bij een hoger luchtverbruik. Een RVS behuizing bepaalt het materiaal; het koppelingprofiel bepaalt welke stekker past.

Hoe verschillen de luchtdebieten?

Voor onderstaande Prevost prevoS1-koppelingsreeksen vermeldt de fabrikant de volgende debieten, gemeten bij 6 bar en een drukverlies van 0,6 bar.

Dit zijn prestaties van de genoemde koppelingsreeksen onder dezelfde testvoorwaarden. Het zijn geen algemene debieten voor elke koppeling met dat profiel en geen garantie voor het beschikbare debiet aan uw gereedschap. Dat hangt ook af van de compressor, leidingen, slang en overige aansluitingen.

Bekijk de technische Prevost prevoS1-documentatie .

Hulp nodig bij het kiezen van uw persluchtkoppeling?

Niet zeker welke persluchtkoppeling u heeft? Mail ons een scherpe zijaanzichtfoto van uw stekker, eventuele merk- of artikelmarkeringen en de gemeten afmetingen. Vermeld ook waarop u de koppeling wilt aansluiten. Vraag hulp bij het kiezen van uw persluchtkoppeling . Ook voor andere of speciale profielen bekijken we de mogelijkheden.
