Aluminium buis voor uw vacuümleiding

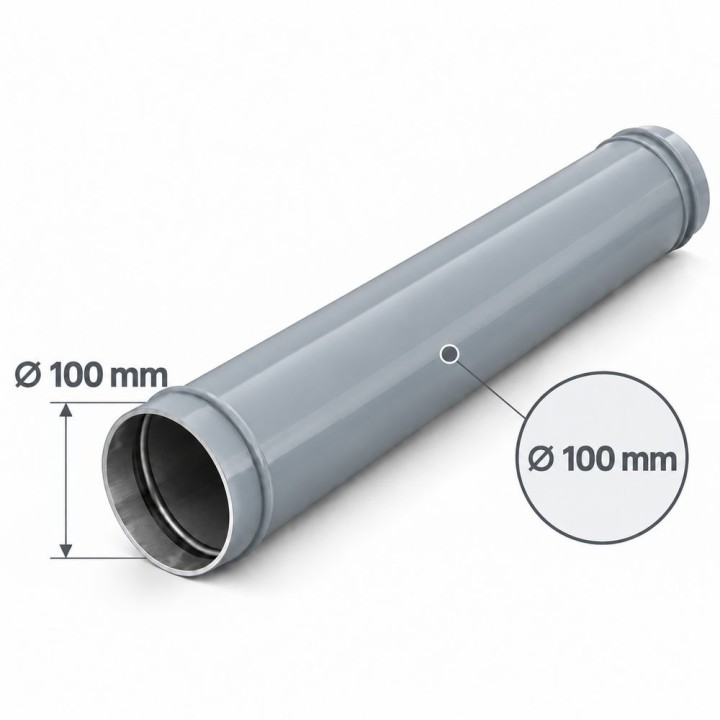

Deze grijze Transair-buis van Parker is bedoeld voor de aanleg en uitbreiding van een industrieel vacuümleidingnet. Ze behoort tot de Transair-maat 100 mm en heeft een werkelijke buitendiameter van 101,8 mm en een binnendiameter van 97,2 mm.
De buislengte volgens de maatvoering van Parker bedraagt 6,000 meter. Houd bij het uitwerken van uw leidingnet ook rekening met de montagematen van de gekozen koppelingen.
De grijze coating in RAL 7001 helpt om het leidingnet visueel te onderscheiden. Voorzie daarnaast een duidelijke aanduiding van de toepassing op de installatie. De aluminium buis heeft een QUALICOAT-gecertificeerde oppervlakteafwerking.
Wanneer kiest u Transair-maat 100 mm?
Deze maat kan worden gebruikt voor een hoofdleiding of verdeelleiding wanneer het benodigde aanzuigdebiet en het toegestane drukverlies daarbij passen. Bepaal de leidingmaat volgens de leidinglengte, de gewenste absolute druk en de gelijktijdige afname. Houd ook rekening met eventuele toekomstige uitbreidingen.
Bij vacuüm is ook de druk waarbij het debiet wordt opgegeven van belang. Laat de leidingmaat beoordelen op basis van de bedrijfsomstandigheden en de gegevens van uw vacuümpomp en aangesloten apparatuur.
Voor deze buis kiest u Transair-componenten van maat 100 mm. De werkelijke buitendiameter van 101,8 mm is geen schroefdraadmaat. Een buis of koppeling van een ander leidingsysteem met een vergelijkbare diameter is niet automatisch compatibel.
Aansluiten met passende Transair-componenten
Gebruik Transair-koppelingen voor aluminium buizen van maat 100 mm die geschikt zijn voor de vacuümtoepassing. Verbindingen, bochten, T-stukken, afsluiters, aansluitadapters en buisbeugels worden afzonderlijk gekozen volgens de opbouw van uw leidingnet.
Deze uitvoering gebruikt klemverbindingen met een afdichtingspatroon. De oorspronkelijke buiseinden hebben gevormde bevestigingsranden die de verbinding op haar plaats houden. Volg de montagevoorschriften van Parker voor het plaatsen van de afdichting en het vastzetten van de klem.
Na het inkorten moet het nieuwe buiseinde opnieuw worden voorbereid. Naast ontbramen en afschuinen moeten de voorgeschreven bevestigingsranden opnieuw worden gevormd met het geschikte Transair-gereedschap voor maat 100 mm. Verwijder de bewerkingsresten voordat u de verbinding monteert.
Gebruik voor overgangen naar bestaande installaties daarvoor geschikte adapters.
Vacuümbereik
Volgens de certificeringsdocumentatie van Parker is het Transair aluminium leidingsysteem geschikt voor industriële vacuümtoepassingen tot 1 mbar absolute druk aan het gebruikspunt. Absolute druk wordt gemeten ten opzichte van een volledig vacuüm en mag niet worden verward met een overdrukwaarde.
De werkelijk bereikte druk hangt af van de vacuümpomp, de afname, eventuele lekkage en de weerstand in het leidingnet. Controleer of alle koppelingen, afsluiters en overige aangesloten onderdelen geschikt zijn voor de gewenste bedrijfsomstandigheden.
Deze geschiktheid voor industrieel vacuüm bevestigt niet automatisch de geschiktheid voor het aanzuigen van vloeistoffen, stof of chemische dampen. Laat de materiaalcompatibiliteit voor zulke toepassingen vooraf beoordelen.
Levering en installatie
Dit artikel betreft één aluminium buis van 6 meter met voorbereide buiseinden. Koppelingen, bevestigingsbeugels, afsluiters, adapters en montagegereedschap zijn afzonderlijk verkrijgbaar.
Voor aansluiting op uw vacuümpomp en apparatuur heeft u passende aansluitadapters en, waar de toepassing dit vereist, geschikte filtering of afscheiding nodig. De buis wekt zelf geen vacuüm op.
Schakel de vacuümbron uit en breng de leiding veilig op atmosferische druk voordat u eraan werkt. Volg de montage- en gebruiksvoorschriften van Parker en van de aangesloten apparatuur.
